先端部オプション
| オプション種類 | 型番 | 写真 | 概要 | 用途等 |
|---|---|---|---|---|

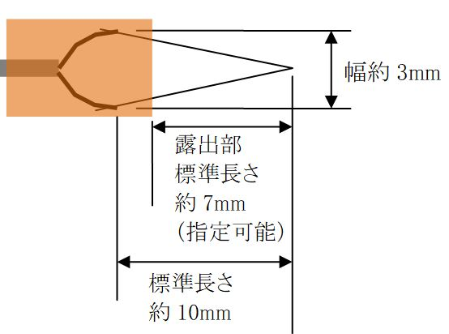

| カプトンテープ補強 | （R） |  |
 |
応答性はそのままに先端部の強度向上 |

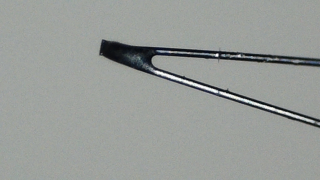

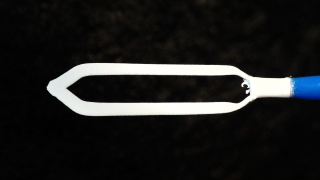

| 絶縁コーティング | （IC） |  |
熱電対先端部にセラミックや樹脂系の絶縁コーティングを施せます。 | 金属等の導体温度測定時において、熱電対先端部（測温接点部）における温度測定が出来るようになります。こちらの絶縁コーティングを行わない場合、温度測定箇所をショートカットし、被覆から露出した熱電対素線と導体を介した部分の温度測定となりますので、ご注意お願いします。 |
| 先端はんだ付け | （S） |  |
熱電対先端と温度測定対象物のはんだ付に | |

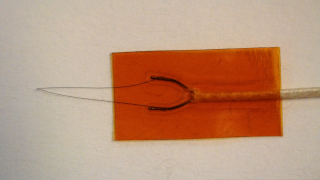

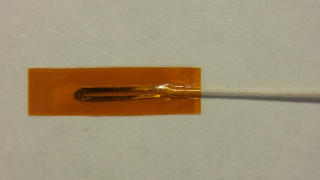

| カプトンテープカバー | （KC） |  |
先端部の強度重視 |
末端部オプション
| オプション種類 | 型番 | 写真 | 概要 | 用途等 |
|---|---|---|---|---|

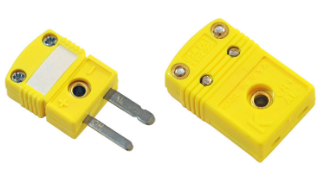

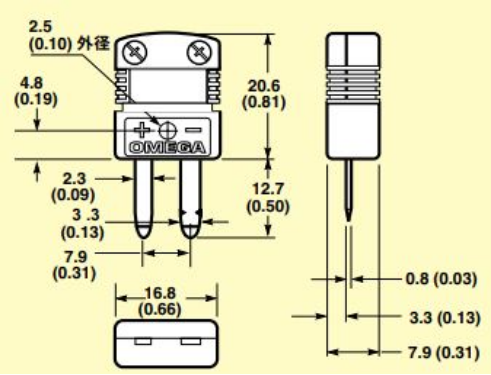

| オメガミニコネクタ取付 SMPW |
（Ｃオス） |  |
 |
耐熱180℃ |

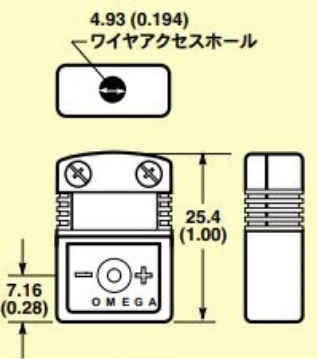

| （Ｃメス） |  |
|||

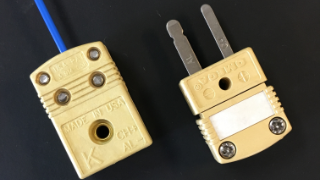

| オメガミニコネクタ取付 HMPW |
（Ｃオス） |  |
概要はSMPW(Cオス)を参考にしてください。 | 耐熱260℃ |
| （Ｃメス） | 概要はSMPW(Cメス)を参考にしてください。 | |||

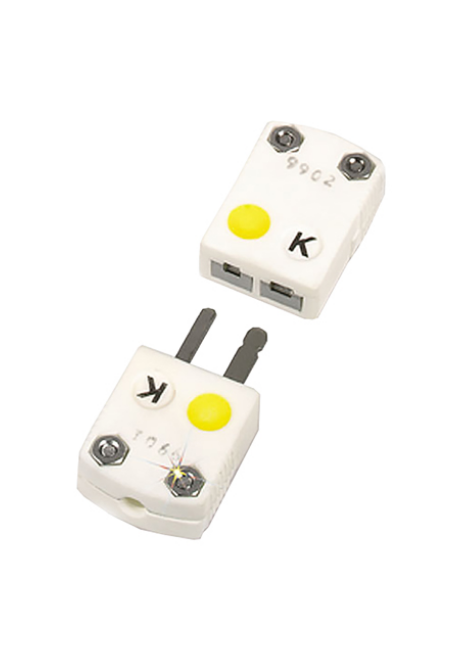

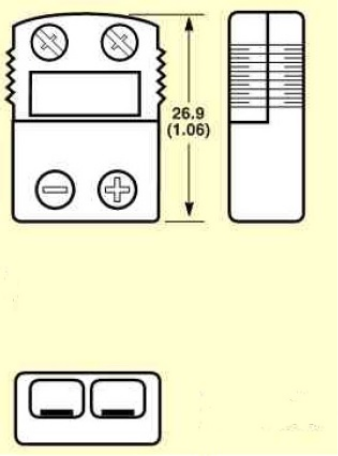

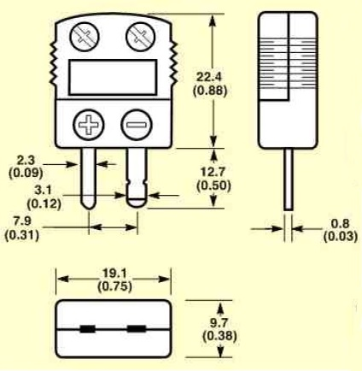

| オメガミニコネクタ取付 SHX |
（HＣオス） |  |
 |
耐熱650℃ |
| （HＣメス） |  |
|||

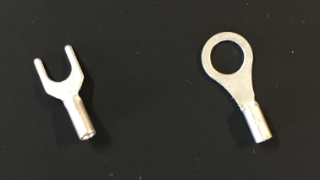

| 簡易銅製Y端子取付 | （YY） |  |
Y端子（M3・M4）・丸端子等の取付 その他はお問い合わせください |
|
| K型純正Y端子取付M4 | （Y） |  |
熱電対素材で作られたY端子（M4）の取付 M3用の端子台にセットできるよう片側カット加工できます |
|

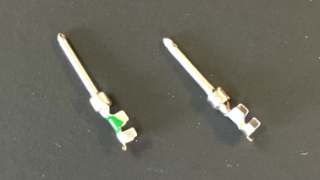

| マルチピン取付 | （MP） |  |
熱電対素材で作られたオメガ社のSMTCシリーズ等の取付 |
その他オプション
| オプション種類 | 型番 | 写真 | 概要 | 用途等 |
|---|---|---|---|---|
| ポリイミドチューブでの絶縁 |  |
耐熱：連続耐熱220℃・短時間400℃ 標準肉厚：0.02ｍｍ 有毒ガス：発生しない |
熱電対裸線をポリイミドチューブに通して絶縁することで、非常に細くしなやかな熱電対を製作できます。狭い箇所や隙間に挿し込んでの温度測定、しなやかさの重視、耐熱が必要な箇所等の幅広い状況に役立ちます。 ガラス被覆・テフロン被覆の熱電対の先端方(ご希望の長さ)を部分的にポリイミドチューブに変更することもできます。当製品詳細につきましては個別対応致します。 |
|
| 焼成処理 | 1本 ご注文時 （F1） |
 |
予め焼成することにより、高温での使用時の発煙等を抑制できます。 ガラス被覆、セラミック被覆の熱電対に。 |
|
| 2本以上 ご注文時 （F2） |
||||
| 補償導線 |  |
熱電対線で全長を長くしたい時に | ||

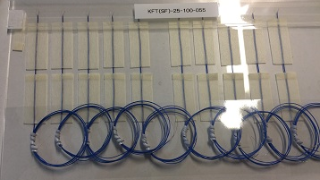

| プラスチック板梱包 | （PP） |  |
A5板１枚に５本梱包 | クリーンルームへ持ち運べます |
