高速応答熱電対

アンベエスエムティの熱電対はすべて先端が球状ではありません。
高速応答を是非実感してください。

技術資料「なぜ極細・極薄熱電対がいいのか?」をご覧ください。

各種サポートサービスも取り揃えております。
熱電対オプション
オーダーメイド熱電対
熱電対修理のご案内

即納品もございます。

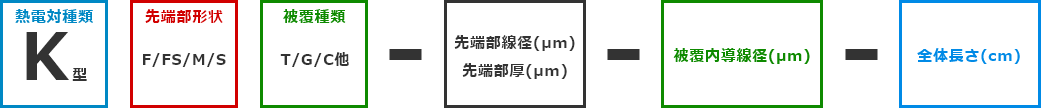

型番の選び方

型番の選び方

ご要望に合った先端部種類やサイズでの製作も承ります。
お気軽にご相談ください。

高速応答熱電対一覧

極細熱電対(Fine)

熱電対自体の熱容量が小さいので応答性に優れ高精度に測定できます。

被覆内導線に細い線(13、25、50μm径)を取り付けた熱電対です。
微細部の温度測定、気体の温度測定に最適です。

極細熱電対
A 先端部長さ 標準寸法
約10mm
B 先端部幅 標準寸法
約3mm
C 先端部線径 標準寸法 価格
13μm 19,400円~
25μm 4,400円~
50μm 4,000円~
応答性:◎ 強度:△

KFG-25-200-200

K型熱電対/極細熱電対/ガラス被覆/先端部線径25μm/被覆内導線径200μm/全体長さ約2m

K型純正Y端子M4(Y)またはオメガミニコネクタSMPW(Cオス)の取付を含む価格です。

型番 定価(税抜)
KFG-13-200-200(Y) 21,200円
KFG-13-200-200(Cオス) 21,400円
KFG-25-200-200(Y) 6,200円
KFG-25-200-200(Cオス) 6,400円
KFG-50-200-200(Y) 5,800円
KFG-50-200-200(Cオス) 6,000円
KFT-13-200-200(Y) 21,600円
KFT-13-200-200(Cオス) 21,800円
KFT-25-200-200(Y) 6,600円
KFT-25-200-200(Cオス) 6,800円
KFT-50-200-200(Y) 6,200円
KFT-50-200-200(Cオス) 6,400円

極細薄熱電対(Fine-Sheet)

微細部表面温度の測定に適しています。

極細熱電対をベースに、先端部を薄型にした熱電対です。
応答性に優れ、且つ高精度の測定ができます。

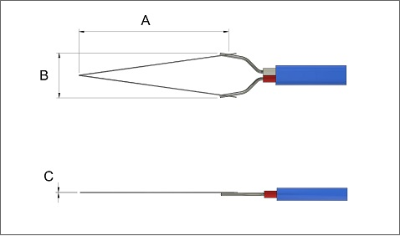

極細薄熱電対
A 先端部長さ 標準寸法
約10mm
B 先端部幅 標準寸法
約3mm
C 先端部厚 標準寸法 価格
約10μm 5,500円~
約20μm 5,100円~
応答性:◎ 強度:△

KFSG-10-200-200

K型熱電対/極細薄熱電対/ガラス被覆/先端部厚約10μm/被覆内導線径200μm/全体長さ約2m

K型純正Y端子M4(Y)またはオメガミニコネクタSMPW(Cオス)の取付を含む価格です。

型番 定価(税抜)
KFSG-10-200-200(Y) 7,300円
KFSG-10-200-200(Cオス) 7,500円
KFSG-20-200-200(Y) 6,900円
KFSG-20-200-200(Cオス) 7,100円
KFST-10-200-200(Y) 7,700円
KFST-10-200-200(Cオス) 7,900円
KFST-20-200-200(Y) 7,300円
KFST-20-200-200(Cオス) 7,500円

極薄熱電対(Sheet)

金属板等の平面・曲面等の表面温度測定に適しています。

熱電対の先端約10mmのみ、薄型(シートタイプ)にした熱電対です。
応答性に優れ、一体化構造のため耐久性もあります。

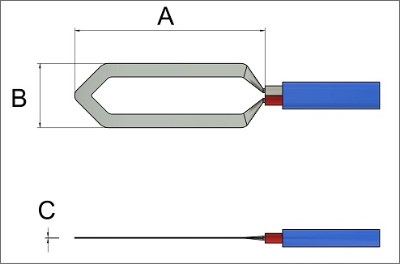

極薄熱電対
A 先端部長さ 標準寸法
約10mm
B 先端部幅 標準寸法
約3mm
C 先端部厚 標準寸法 被覆内導線径 価格
約20μm 100μm 4,300円~
約40μm 100μm
150μm
200μm
約60μm 320μm
応答性:〇 強度:〇

KST-40-200-300

K型熱電対/極薄熱電対/テフロン被覆/先端部厚約40μm/被覆内導線径200μm/全体長さ約3m

K型純正Y端子M4(Y)またはオメガミニコネクタSMPW(Cオス)の取付を含む価格です。

型番 定価(税抜)
KSG-40-200-200(Y) 6,100円
KSG-40-200-200(Cオス) 6,300円
KST-40-200-200(Y) 6,500円
KST-40-200-200(Cオス) 6,700円

汎用熱電対(Multi-Purpose)

当社熱電対の中では最も頑丈。

接合部が球状でないため一般的な熱電対よりは応答性が良い。

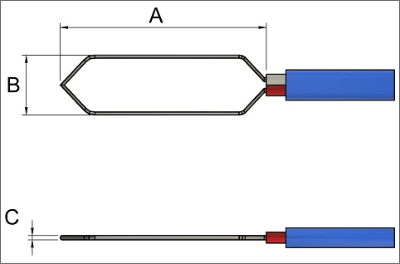

汎用熱電対
A 先端部長さ 標準寸法
約10mm
B 先端部幅 標準寸法
約3mm
C 先端部線径 標準寸法 価格
100μm 2,900円~
150μm
200μm
320μm
応答性:△ 強度:◎

KMT-100-100-100

K型熱電対/汎用熱電対/テフロン被覆/先端部線径100μm/被覆内導線径100μm/全体長さ約1m

K型純正Y端子M4(Y)またはオメガミニコネクタSMPW(Cオス)の取付を含む価格です。

型番 定価(税抜)
KMG-100-100-200(Y) 4,700円
KMG-100-100-200(Cオス) 4,900円
KMG-200-200-200(Y) 4,700円
KMG-200-200-200(Cオス) 4,900円
KMT-100-100-200(Y) 5,100円
KMT-100-100-200(Cオス) 5,300円
KMT-200-200-200(Y) 5,100円
KMT-200-200-200(Cオス) 5,300円

熱電対被覆の種類と特徴

ガラス[G]

安価で扱いやすい。結露しない状況下でご使用頂けます。

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
ガラス 被覆 100 0.8×1.2 常温
~250
G
150 0.5
×
0.7
200 0.9
×
1.3
320 1.4
×
2.3
×
詳細を確認する

テフロン[T]

耐水性・耐薬品性・クリーンルーム等での使用に適しています。最もしなやかなテフロンスーパーファインとノイズ防止効果があるテフロンツイスト線もご用意しております。

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
テフロン 被覆 100 0.8
×
1.2
-200
~260
T
200 0.9
×
1.4
320 1.0
×
1.6
×
詳細を確認する

テフロンスーパーファイン[T(SF)]

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
テフロンスーパーファイン 被覆 100 0.42
×
0.68
-200
~260
T(SF)
詳細を確認する

テフロンツイスト[T(TW)]

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
テフロンツイスト線 被覆 100 0.4
×
0.8
-200
~260
T(TW)
200 0.5
×
1.0
320 0.6
×
1.2
詳細を確認する

セラミック[C]

最も耐熱性があります。

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
セラミック 被覆 200 1.4
×
2.3
常温
~400
C
320 1.6
×
2.4
詳細を確認する

外シールド

ノイズ防止効果があります。

ガラス 外シールド[G(OS)]

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
ガラス 外シールド 200 1.5
×
1.9
× 常温
~250
G(OS)

テフロン 外シールド[T(OS)]

外観 被覆内導線径(μm) 被覆外径目安(mm) しなやかさ 使用温度(℃)範囲 被覆記号
テフロン 外シールド 200 1.5
×
2.0
× -200
~260
T(OS)
